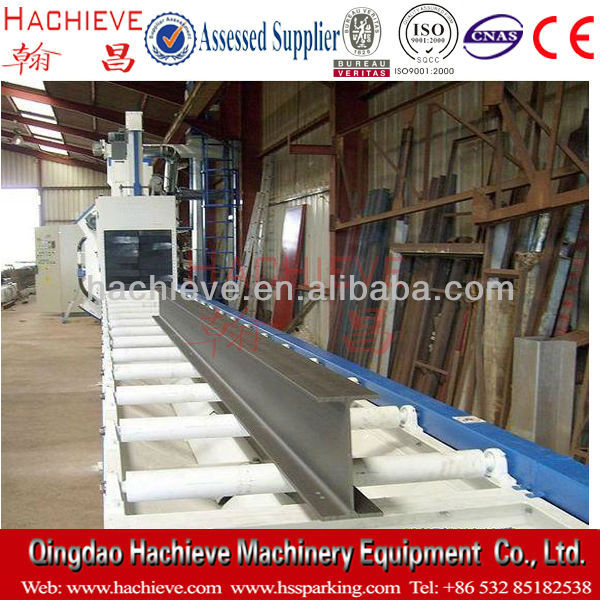

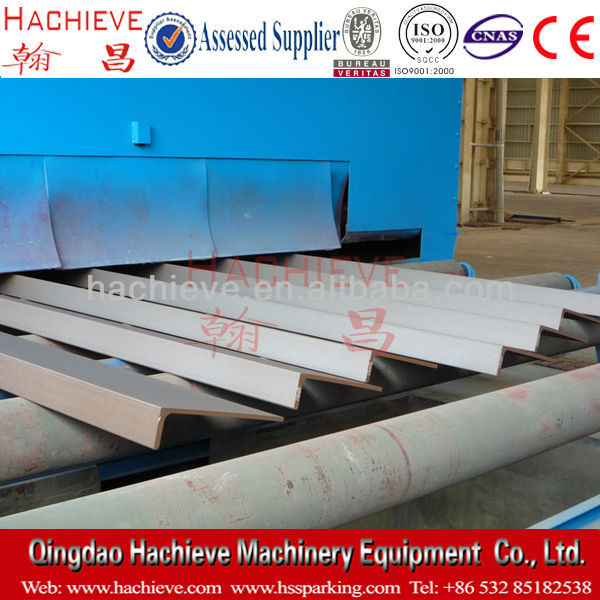

Q69系列鋼板、型材拋丸清理機適用于船舶、汽車、機車車輛、橋梁、機械等行業的鋼板、型材及結構件的表面除銹。
技術特點：
¯ z提升機主皮帶輪采用圓筒型結構，被動輪采用附板結構，主帶輪圓筒型結構防止因附板結構刮傷皮帶的影響，被動輪采用附板結構防止彈丸存留在皮帶輪和皮帶之間，因而磨損皮帶的弊端，有利于增加皮帶和帶輪的磨擦力。
¯ z提升機外殼在料斗下落端襯用錳板做為耐磨護板，提高外殼使用壽命。
¯ z提升機料斗采用沉孔結構，徹底防止因皮帶螺栓外置與皮帶輪刮磨導致撕裂的情況發生。
¯ z提升機防逆轉裝置采用減速機抱閘裝置，無噪音。漲緊裝置調節范圍廣，可調節范圍1~15cm.
¯ z拋丸清理室附室，采用多層橡膠板密封，徹底防止彈丸外溢。
¯ z拋丸機plc設有易損件計時累計功能，防止因易損件損壞破壞拋丸室及護板。
¯ z拋丸室護板：拋丸器開口處護板采用整體結構，防止因裝配間隙而導致拋丸器四周護板及室體的磨損。
¯ z拋丸器上定向套位置帶有標識，減少調節時間。
¯ z除塵器濾筒采用美國唐納森濾料，濾筒過濾效果好，通透性強，使用壽命長。
¯ z拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定。
¯ z采用瑞士GF公司技術生產的高效直聯拋丸器，雙圓盤直線葉片，運轉平穩、堅固耐用能顯著地提高清理效率、獲得滿意的清理質量，降低維護費用。。
¯ z分離裝置采用目前比較先進的溢流感應、滿幕簾流幕式丸渣分離器，分離效率可達99.9%。

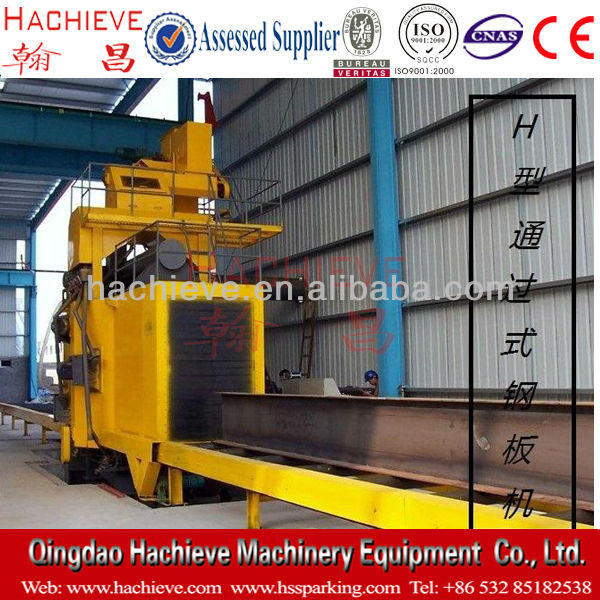

Q69系列通過式輥道拋丸清理機技術參數：
|
型號
|
Q698
|
Q6912
|
Q6915
|
Q6920
|
Q6925
|
Q6930
|
|
長度mm
|
≥1000
|
≥1200
|
≥1500
|
≥2000
|
≥2000
|
≥3000
|
|
鋼板寬度mm
|
≤800
|
≤1200
|
≤1500
|
≤2000
|
≤2500
|
≤3000
|
|
型鋼高度mm
|
≤300
|
≤400
|
≤500
|
≤600
|
≤700
|
≤800
|
|
型鋼高度mm
|
≤1200
|
≤1800
|
≤1800
|
≤2000
|
≤2000
|
≤2000
|
|
清理速度m/min
|
0.5-4
|
0.5-4
|
0.5-4
|
0.5-4
|
0.5-4
|
0.5-4
|
|
拋丸量kg/min
|
4×200
|
4×250
|
4×250
|
6×250
|
6×250
|
6×360
|
|
拋丸量kg/min
|
8×125
|
8×125
|
8×200
|
8×250
|
8×250
|
8×250
|
