吊鉤式拋丸機
吊鉤式拋丸機
產品標簽： 吊鉤式拋丸機_噴砂機_涂裝線
產品型號： HQ37系列
產品類型： 吊鉤式
瀏覽次數： 22349次
馬上咨詢：
貴賓免費熱線：400-008-0910
設備咨詢熱線：0532-86110910
產品訂購：
分享到：

點擊放大
Introduction
Video

用途-介紹Q37系列吊鉤式拋丸機的用途

    本型拋丸機可用于對機械制造(包括輕工機械、建筑機械、工程機械、礦山機械等)、壓力容器、汽車、船舶、建筑、化工、電機、機床等行業的中小型鑄鍛件進行表面清理或強化，用于提高產品零部件的外觀質量和表面工藝狀態。特別適合于：
1) 對多品種、小批量的鑄件、鍛件及鋼結構件進行表面清理及強化，以去掉工件表面的少量粘砂、砂芯及氧化皮；
2) 對熱處理件的表面清理及強化；
3) 對不宜碰撞的細長、薄壁件的清理。
    鑄件經過拋丸清理，加工面便于下道機械加工工序，不但可節省加工時間，而且可保護機床和刀具不受損壞；非加工面涂漆后，經久不脫，提高產品使用壽命和外觀質量。

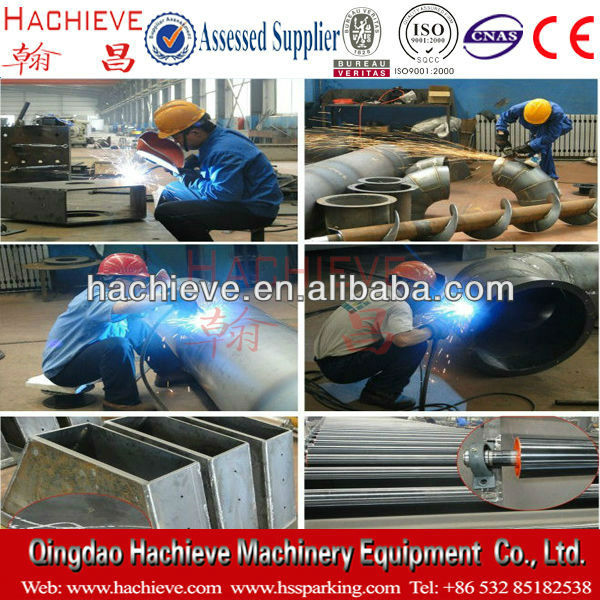

我們走得更遠...

經過多年的努力，我公司已完成了全系列吊鉤式拋丸清理機的研制。清理的比較大工件可到20噸；工件比較長可達：18米；工件比較大斷面：8000*8000mm。

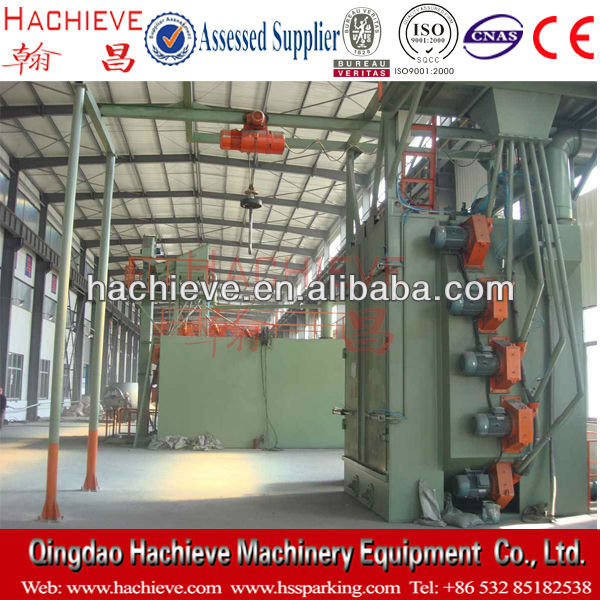

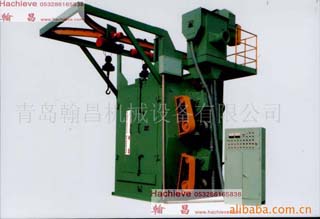

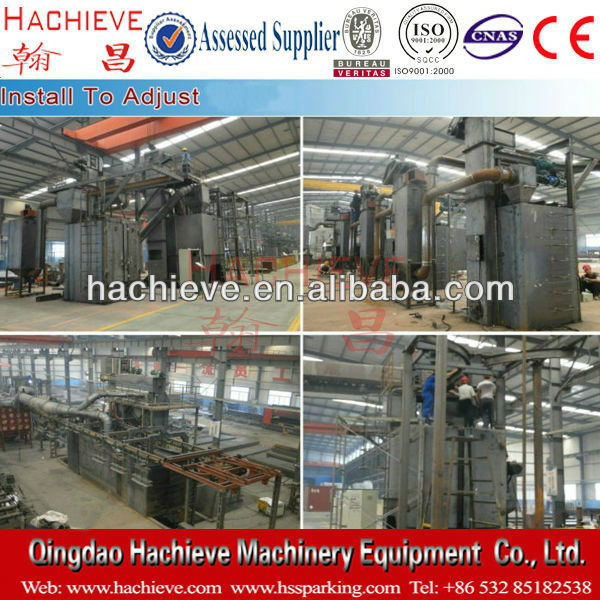

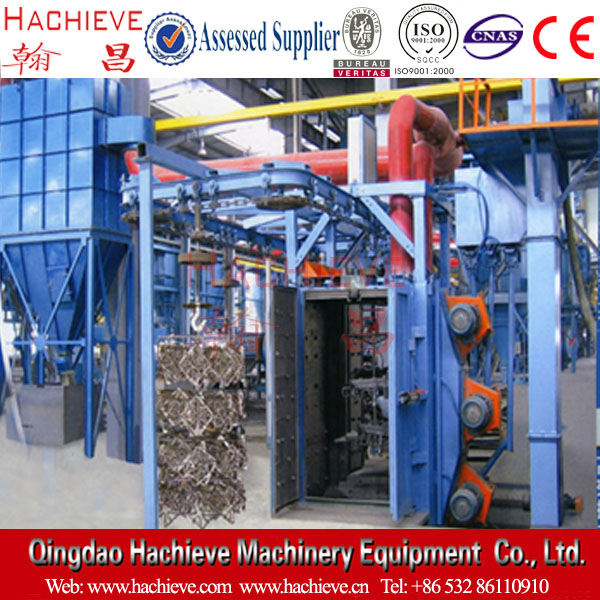

吊鉤式拋丸機

優點-我們做得更好...

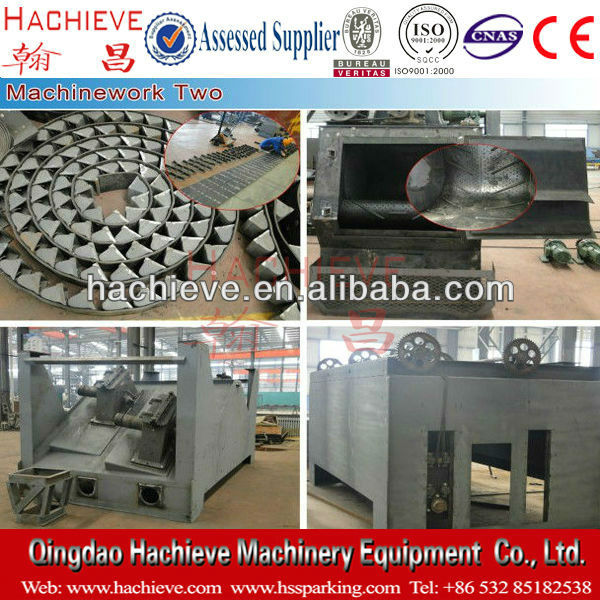

   室體的防護室體內受拋丸器直接拋射的區域襯有由高錳(65Mn)或ZGMn13鋼板制作而成的防護板，其它區域采用高錳鋼板防護。護板均用防護螺帽壓緊，便于必要時拆裝更換。
    室體頂部密封
在室體頂部吊鉤行走軌道，設有兩道密封；下層耐磨橡膠板，上層高強度尼龍刷排(右圖)，防止彈丸飛出室體外。
    大門
大門為對開門形式。大門內側鋪以耐磨橡膠護板，采用鋼壓板并用特制六角螺母壓緊；四周粘有泡沫橡膠膠條，對大門四周進行有效密封；下方設有收丸槽，將開門時帶出的小部分彈丸收入室體內，防止彈丸落到地面上使人滑倒受傷。在大門的門軸上設有油杯，以便潤滑大門活頁內的軸承。
    丸料循環凈化系統
丸料循環凈化系統由丸砂分離器、斗式提升機、螺旋輸送器及彈丸控制系統組成，用于丸料的重新循環及分離凈化。
    軌道
采用軌道吊鉤懸掛工件的工件運輸方式。軌道用16＃工字鋼制成，整個軌道由軌道構件固定在清理室的上部。

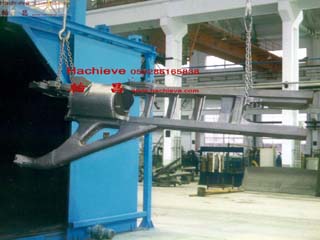

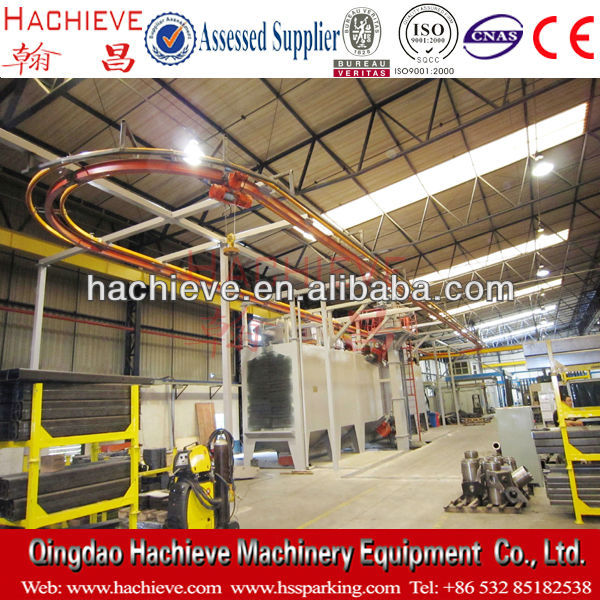

    吊鉤系統
由吊鉤、 減速裝置、摩擦輪、電動葫蘆零部件等組成。
本系統完成吊掛、提升、并運載工件進入室體、在自轉裝置的驅動下使工件在清理室內自轉等功能。
對于有雙吊鉤的拋丸機，吊鉤具有獨立的行走軌道，工作時勿須換軌。這樣，操作員可以在一鉤工件工作的同時，用另一吊鉤裝卸工件，這有效地提高了工作效率。
    自轉減速裝置
自轉減速裝置由減速器、摩擦輪、大小錐齒輪、回轉支撐部分、底座等部件組成。
工作原理：減速器通過錐齒輪傳動，帶動摩擦輪圍繞自身的回轉軸進行自轉，而摩擦輪則帶動吊鉤系統上的被動輪自轉，從而實現清理工件在清理室內的轉動，以使拋丸器對工件各表面進行全面清理。

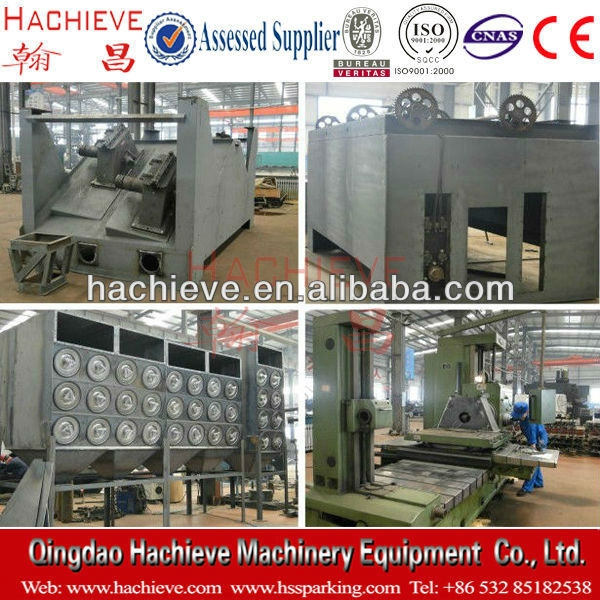

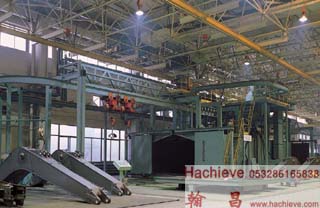

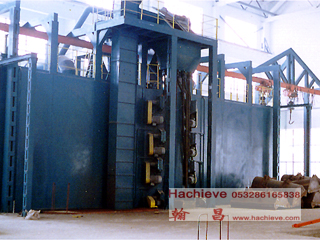

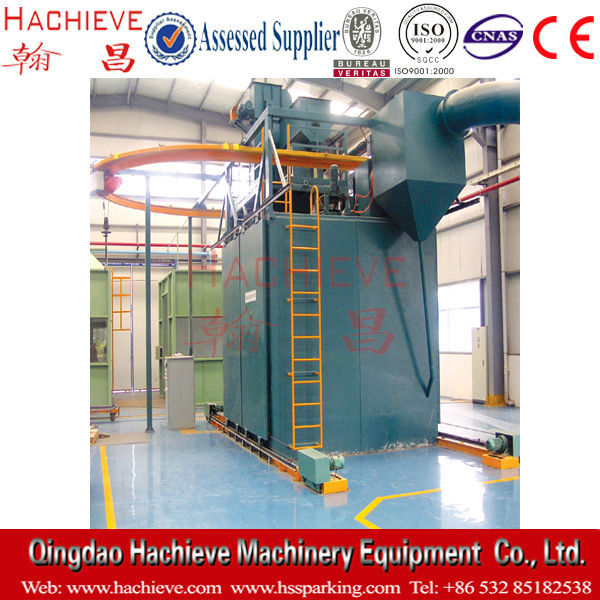

貫通式拋丸機拋丸室體

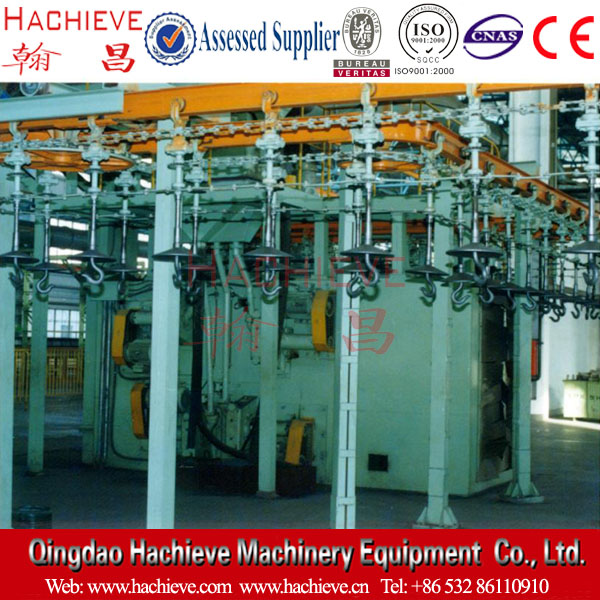

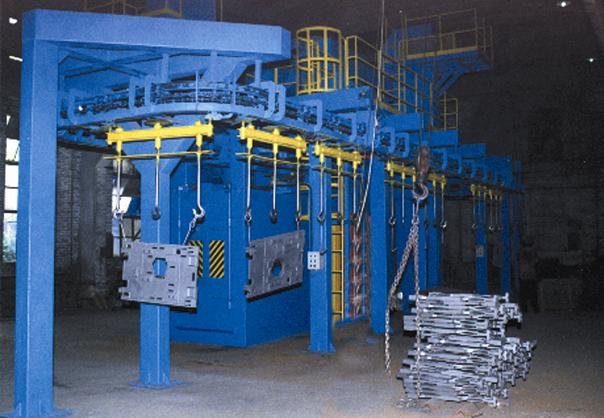

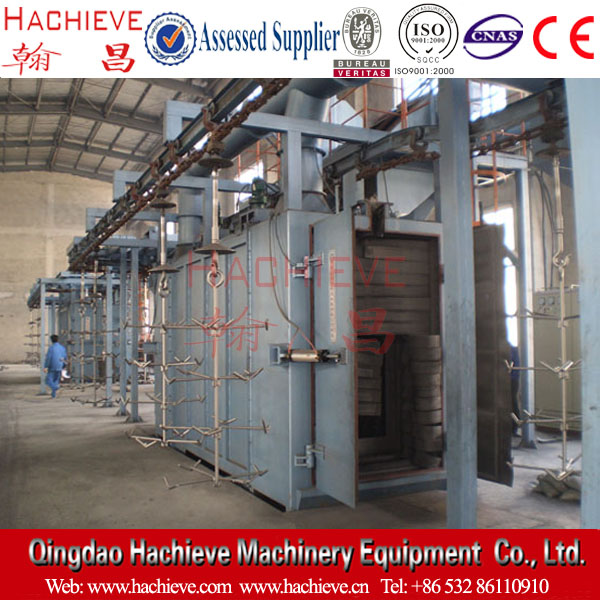

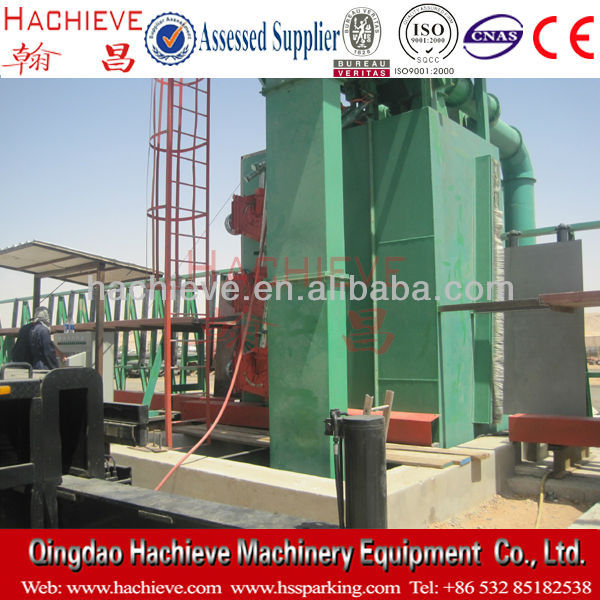

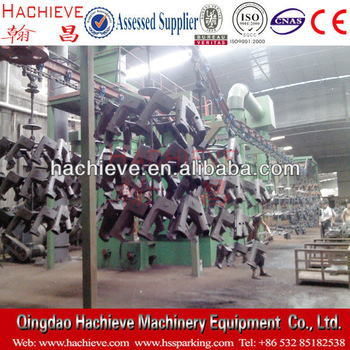

貫通式拋丸機整機

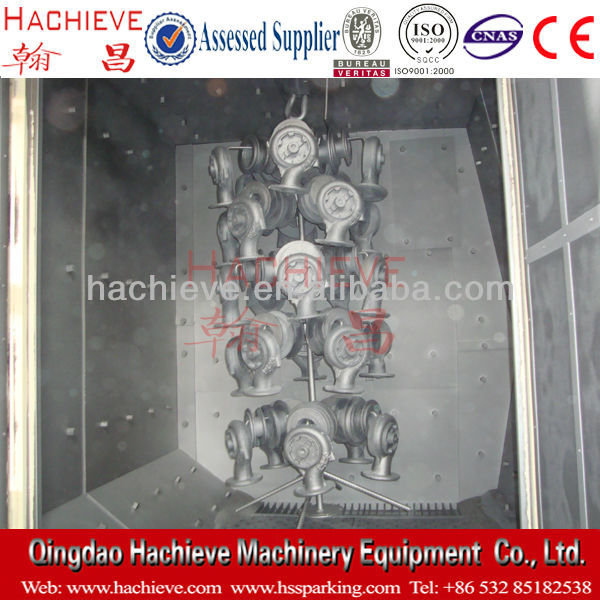

清理效果

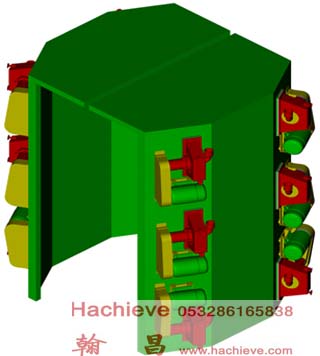

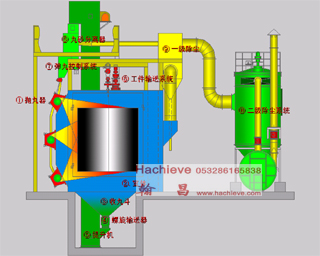

吊鉤回轉式拋丸機示意圖

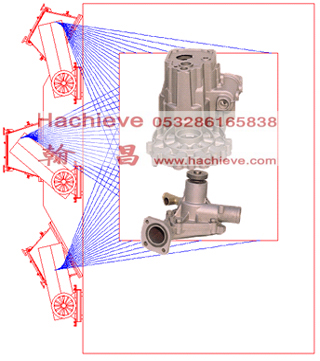

吊鉤回轉式拋丸機拋射原理

吊鉤貫通式拋丸機16拋丸器

吊鉤回轉式拋丸機技術參數
項目 單位 Q376 Q378 Q379 Q3710 Q3720 Q3730 Q3750 Q3780
清理工件直徑 mm Ø600 Ø800 Ø800 Ø800 Ø1400 Ø1600 Ø1800 Ø2000
清理工件高度 mm 1100 1500 1600 1850 2300 2200 2500 3000
單鉤吊重 kg 600 1000 1000 1000 2000 3000 5000 8000
拋丸量 kg/min 120*2 160*2 250*2 250*2 250*3 250*3 250*4 250*4
清理一鉤所用時間 min 16 14 14 14 14 14 　 　
提升機提升量 t/h 15 20 30 30 45 45 60 60
分離器分離量 t/h 15 20 30 30 45 45 60 60
通風量 m3/h 2800 8300 8300 9000 15000 15000 18000 18000
功率(不含除塵) kw 22 30 37.4 36.55 61.27 64.4 78.4 81.5

吊鉤貫通式拋丸機技術參數　

項目 單位 Q3720 Q3730 Q3750 Q3780
清理工件長度 mm 任意 任意 任意 任意
清理工件寬度 mm <5000 <5000 <5000 <5000
清理工件高度 mm <5000 <5000 <5000 3000
單鉤吊重 kg 2000 3000 5000 8000
拋丸量 kg/min 250*拋丸器數量 250*拋丸器數量 250*拋丸器數量 250*拋丸器數量
清理速度 m 1~4 1~4 1~4 1~4
提升機提升量 t/h 非標 非標 非標 非標
分離器分離量 t/h 非標 非標 非標 非標
通風量 m3/h 非標 非標 非標 非標
功率(不含除塵) kw 非標 非標 非標 非標

注：上述參數需根據用戶實際情況調整。
    我公司可為用戶提供全系列的產品。根據用戶工件的尺寸、重量、內腔復雜程度設計非標產品。歡迎來我公司考察訂購。
